   Технология OBD (On-Board Diagnostic - самодиагностика бортового оборудования) зарождалась еще в 50-х гг. прошлого века. Инициатором выступало правительство США. Для улучшения экологии были созданы различные комитеты, но положительных результатов не было достигнуто. И только в 1977 г. ситуация начала меняться. Наступил энергетический кризис и спад производства, и это потребовало от производителей решительных действий по спасению самих себя. Департамент по контролю за воздушной средой (Air Resources Board, ARB) и Агентство по защите окружающей среды (Environment Protection Agency, EPA) пришлось воспринимать всерьёз. На этом фоне и развивалась концепция диагностики OBD.

    У многих сложилось мнение: OBD 2 – это разъем 16-pin. Если автомобиль из Америки, вопросов нет. А вот с Европой чуть сложнее. Ряд европейских производителей (Ford, VAG, Opel) применяют такой разъем, начиная с 1995 года (напомним, что тогда в Европе не было протокола EOBD). Диагностика этих автомобилей осуществляется исключительно по заводским протоколам обмена. Но были и такие «европейцы», которые вполне реально поддерживали протокол OBD 2 уже начиная с 1996 года, например многие модели Volvo, SAAB, Jaguar, Porsche. А вот об унификации протокола связи, или, языка, на котором «разговаривают» блок управления и сканер, можно говорить только на прикладном уровне. Коммуникационный стандарт единым делать не стали. Разрешено использовать любой из четырех распространенных протоколов – SAE J1850 PWM, SAE J 1850 VPW, ISO 9141-2, ISO 14230-4. В последнее время к этим протоколам добавился еще один – это ISO 15765-4, обеспечивающий обмен данными с использованием CAN-шины.

    Следует отметить, что наличие аналогичного разъема не является 100% признаком совместимости с OBD 2. Автомобили, оборудованные этой системой обязательно должны иметь отметку на одной из табличек в подкапотном пространстве или в сопроводительной документации. Чаще всего используемый протокол можно идентифицировать по наличию определенных контактов на диагностическом разъеме. Если на этом разъеме присутствуют все контакты, следует обратиться к технической документации на конкретный автомобиль.

    С применением стандартов EOBD и OBD 2 процесс диагностики электронных систем автомобиля унифицируется, теперь можно один и тот же сканер без специальных адаптеров использовать для тестирования автомобилей всех марок.

   Требования стандарта OBD 2 предусматривают:

- стандартный диагностический разъем

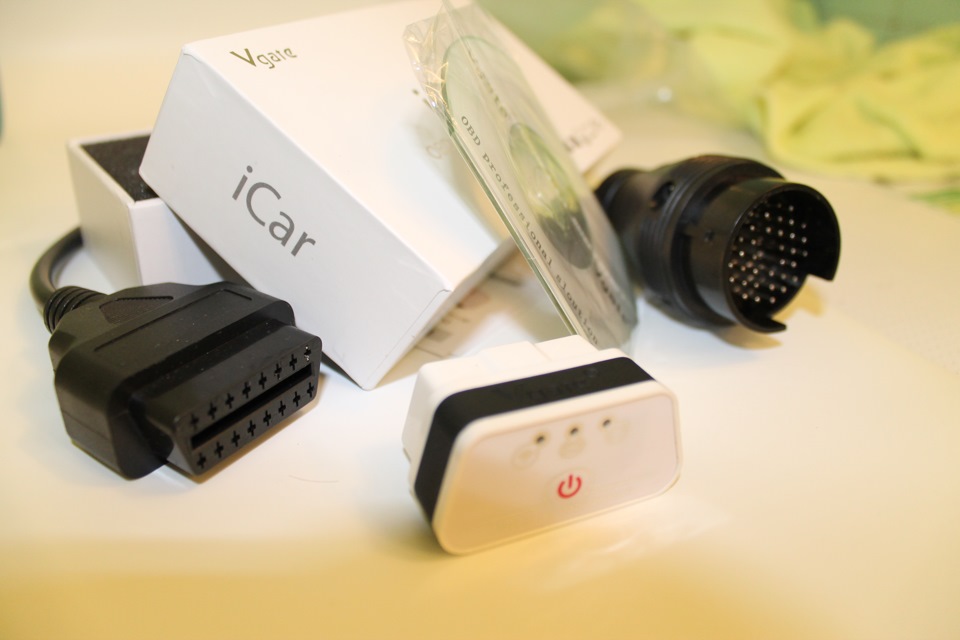

Диагностический разъем OBD2





- стандартное размещение диагностического разъема;

- стандартный протокол обмена данными между сканером и автомобильной бортовой системой диагностики;

- стандартный список кодов неисправностей;

- сохранение в памяти ЭБУ кадра значений параметров при появлении кода ошибки («замороженный» кадр);

- мониторинг бортовыми диагностическими средствами компонентов, отказ которых может привести к увеличению токсичных выбросов в окружающую среду;

- доступ как специализированных, так и универсальных сканеров к кодам ошибок, параметрам, «замороженным» кадрам, тестирующим процедурам и т. д.;

- единый перечень терминов, сокращений, определений, используемых для элементов электронных систем автомобиля и кодов ошибок.

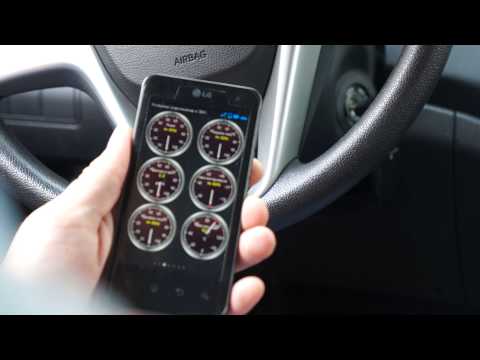

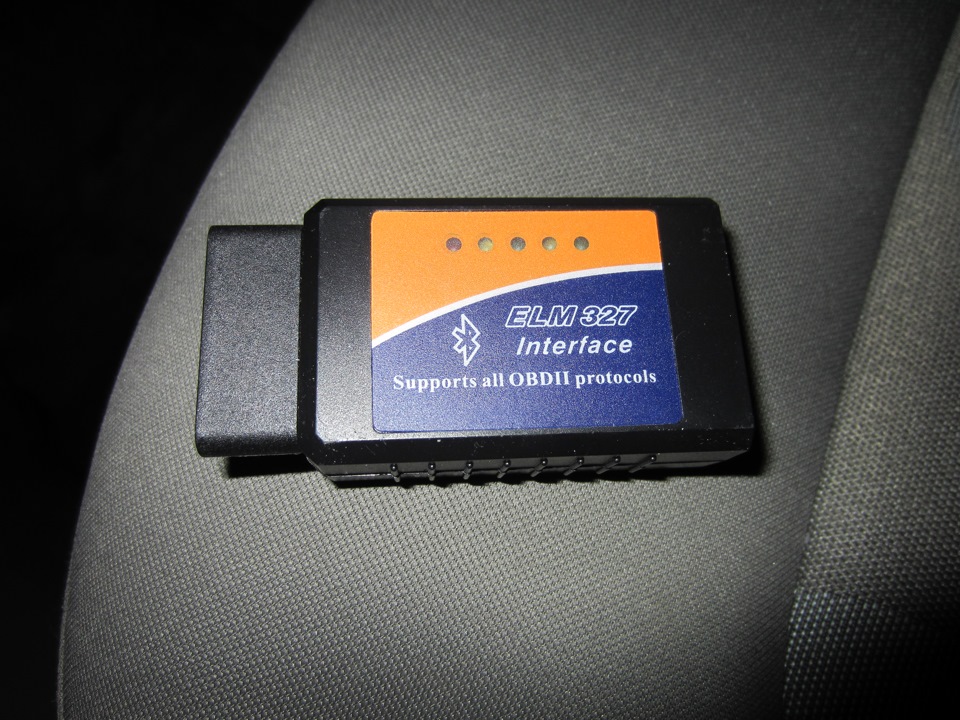

 OBD 2                      OBD 2                           OBD 2



 В соответствии с требованиями OBD 2, бортовая диагностическая система должна обнаруживать ухудшение работы средств доочистки токсичных выбросов. Например, индикатор неисправности Check Engine включается при увеличении содержания СО или СН в токсичных выбросах на выходе каталитического нейтрализатора более чем в 1,5 раза по сравнению с допустимыми значениями. Такие же процедуры применяются и к другому оборудованию, неисправность которого может привести к увеличении токсичных выбросов.

   Программное обеспечение ЭБУ двигателя современного автомобиля многоуровневое. Первый уровень — диагностика obd2 своими руками программное обеспечение функций управления, например реализация впрыска топлива. Второй уровень — программное обеспечение функции электронного резервирования основных сигналов управления при отказе управляющих систем. Третий уровень — бортовая самодиагностика и регистрация неисправностей в основных электрических и электронных узлах и блоках автомобиля. Четвертый уровень — диагностика и самотестирование в тех системах управления двигателем, неисправность в работе которых может привести к увеличению выбросов вредных веществ в окружающую среду. Диагностика и самотестирование в системах OBD 2 осуществляется подпрограммой четвертого уровня, которая называется Diagnostic Executive (Diagnostic Executive — исполнитель диагностики, далее по тексту — подпрограмма DE). Подпрограмма DE с помощью специальных мониторов (emission monitor EMM) контролирует до семи различных систем автомобиля, неисправность в работе которых может привести к увеличению токсичности выбросов. Остальные датчики и исполнительные механизмы, не вошедшие в эти семь систем, контролируются восьмым монитором (comprehensive component monitor — ССМ). Подпрограмма DE выполняется в фоновом режиме, т. е. в то время, когда бортовой компьютер не занят выполнением основных функций, — функций управления. Все восемь упомянутых мини-программ — мониторов осуществляет постоянный контроль оборудования без вмешательства человека.

    Каждый монитор может осуществлять тестирование во время поездки только один раз, то есть во время цикла «ключ зажигания включен — двигатель работает — ключ выключен» при выполнении определенных условий. Критерием на начало тестирования могут быть: время после запуска двигателя, обороты двигателя, скорость автомобиля, положение дроссельной заслонки и т.д.

  Многие тесты выполняются на прогретом двигателе. Производители по-разному устанавливают это условие, например, для автомобилей Ford это означает, что температура двигателя превышает 70 "С (158 °F) и в течение поездки она повысилась не менее, чем на 20 °С (36 °F).

Подпрограмма DE устанавливает порядок и очередность проведения тестов:

- Отмененные тесты — подпрограмма DE выполняет некоторые вторичные тесты (тесты по программному обеспечению второго уровня) только, если прошли первичные (тесты первого уровня), в противном случае тест не выполняется, т. е. происходит отмена теста.

- Конфликтующие тесты — иногда одни и те же датчики и компоненты должны быть использованы разными тестами. Подпрограмма DE не допускает проведения двух тестов одновременно, задерживая очередной тест до конца выполнения предыдущего.

- Задержанные тесты — тесты и мониторы имеют различный приоритет, подпрограмма DE задержит выполнение теста с более низким приоритетом, пока не выполнит тест с более высоким приоритетом.
