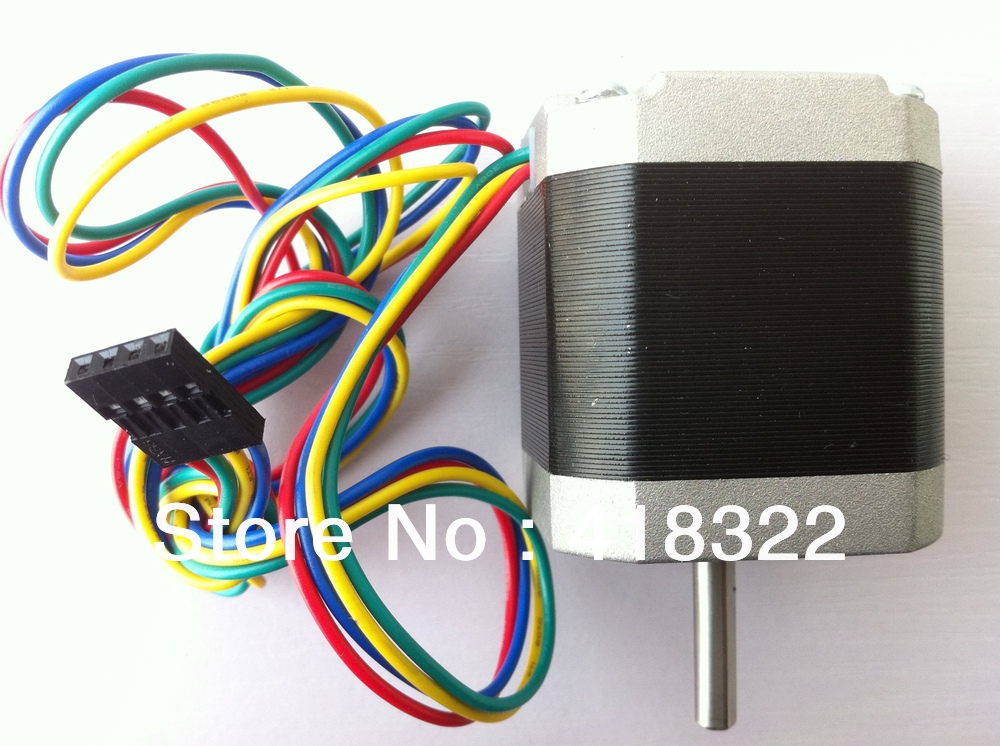

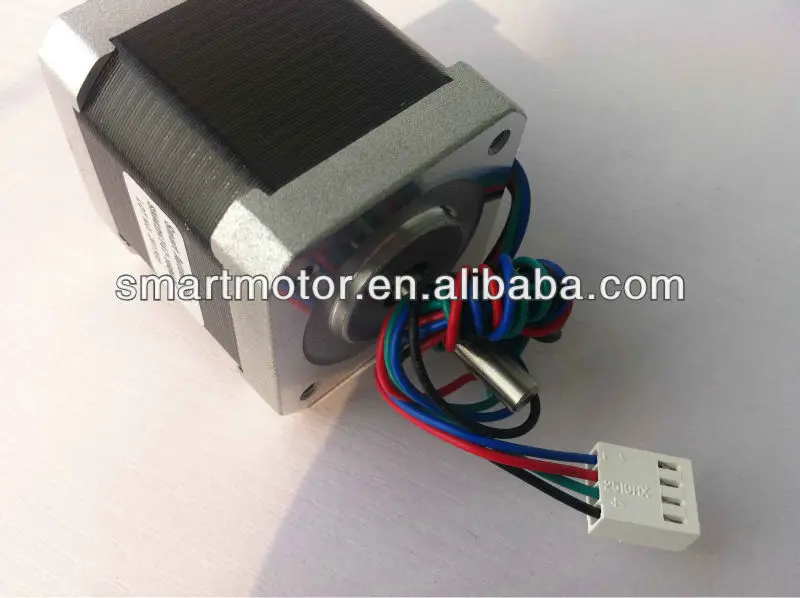

Разъём для шагового двигателя


  • 30.04.2011 11:27 #1

    Какого сечения должен быть провод для шагового двигателя с током обмотки 3 А?
    С разноцветными проводами у меня напряг - зато есть ненужный кабель - витая пара сетевая - подойдет?
    И надо ли раскручивать эти витки? Я просто подумал про их индуктивность...

  •

  • 01.05.2011 00:59 #2

    Витую пару раскручивать не надо. UTP кабель не пойдет, сечение слишком маленькое, хотя у некоторых работает и не жалуются.
    Сечение для этого тока - 0,5-0,75мм2, выше не надо.
    В идеале, должно быть две витых пары в экране, на двигатель, плюс отдельный земляной провод снаружи экрана, подключенный к корпусу движка. Экран землится со стороны драйвера в одном месте.

  • 05.05.2011 13:15 #3

    1. Не совсем понял - экран подсоединяется к драйверу, а со стороны движка он висит в воздухе?
    И что тогда делать с отдельным земляным проводом снаружи экрана - он подключается к движку, а противоположный конец куда - к земле драйвера?
    2. Две витые пары? У каждой свой экран?
    В общем есть два кабеля - одни двужильный, другой 4-х жильный оба в оплетке - какой использовать?

    Последний раз редактировалось -=Женек=-; 05.05.2011 в 14:07.

  • 05.05.2011 19:31 #4

    ЦитатаСообщение от -=Женек=- Посмотреть сообщение

    1. Не совсем понял - экран подсоединяется к драйверу, а со стороны движка он висит в воздухе? И что тогда делать с отдельным земляным проводом снаружи экрана - он подключается к движку, а противоположный конец куда - к земле драйвера? 2. Две витые пары? У каждой свой экран? В общем есть два кабеля - одни двужильный, другой 4-х жильный оба в оплетке - какой использовать?


    Четырехжильный.Оплетку подключить к корпусу со стороны драйвера(на болт к примеру).К Этому же болту будут подсоединятся оплетки всех экранированных проводов на станке. Оплетку со стороны моторов,шпинделя,концевиков и т.п. никуда не подсоединять.
  •

  • 05.05.2011 20:34 #5

    А что тогда подсоединять к корпусу мотора?
    Вот такая пара подойдет? http://www.chipdip.ru/product/ftp2-st-cat5e.aspx
    У нее вроде бы 0.5 мм.кв сечение.

  • 05.05.2011 21:09 #6

    ЦитатаСообщение от -=Женек=- Посмотреть сообщение

    А что тогда подсоединять к корпусу мотора?

    Ничего.
    Мне понравился кабель МКЭШ.Поиск говорит,что он бывает4х0.75,но я такого не видел,а 5х0.5 покупал.И оплетка плотная и сами жилы приличные.
  • 05.05.2011 21:13 #7

    Сейчас поищем
    Что-то я не нашел четких укаханий - что МКЭШ это витая пара...

    Последний раз редактировалось -=Женек=-; 05.05.2011 в 21:36.

  •

  • 05.05.2011 22:41 #8

    Это не витая пара,но работает хоршо.Помех не наблюдаю.Кстати,размер станка какой?

  • 06.05.2011 00:40 #9

    ЦитатаСообщение от -=Женек=- Посмотреть сообщение

    Какого сечения должен быть провод для шагового двигателя с током обмотки 3 А?

    Есть метод усреднённого расчёта для силовых цепей-1 квадрат=10А
    Пересчитайте для своего тока
  • 06.05.2011 07:05 #10

    Смысл то не только в том чтобы передать ток, а в том чтобы напряжение не падало в зависимости от длинны, причем чем ниже напряжение, тем сильнее оно падает. Есть прекрасные мелкие програмки для расчета падения напряжения от длинны и сечения кабеля при заданной мощности.

  • 06.05.2011 18:27 #11

    Хорошо, такой вопрос а допусти у меня в кабеле 4 витых пары. А мне нужно 2. Соединяю я их параллельно - черный провод одной из пар к черному проводу второй пары, белый провод одной из пар к белому проводу второй пары. Сечение увеличится, это хорошо. А будет ли в этом случае толк от завитости каждой пары? Ведь не расплетать же мне их.

  • 06.05.2011 22:08 #12

    ЦитатаСообщение от JonsonSh Посмотреть сообщение

    Смысл то не только в том чтобы передать ток, а в том чтобы напряжение не падало в зависимости от длинны, причем чем ниже напряжение, тем сильнее оно падает.

    Так надо учитывать материал жилы и волновое сопротивление кабеля
  • 06.05.2011 22:24 #13

    Женек, хватит уже теории.Сделай на любых проводах для пробы,погоняй станок,а возникшие проблемы(которых может и не быть)решать потом.

  • 08.05.2011 00:16 #14

    ЦитатаСообщение от Lodochnik Посмотреть сообщение

    Женек, хватит уже теории.Сделай на любых проводах для пробы,погоняй станок,а возникшие проблемы(которых может и не быть)решать потом.

    Точно.
    Женя, еще как вариант поискать кабель КИПВ или Герда, это отечественные, использую, вопросов нет.
  • 08.05.2011 22:49 #15

    А еще нужно помнить, что если провода в кабеле одножильные, когда один из них переломится - кирдык драйверу. Поэтому пробовать можно с любыми, но многожильными.

  • 14.05.2011 00:27 #16

    Скажите. можно ли 2-ох жильный,каждая жила в екране,используя екран и жилу(для биполярных ЩД)

  • 21.05.2011 12:10 #17

    Господа, экспериментировать мне пока не на чем. Я добабатываю детали проекта пока. Вот мне и нужно подобрать кабели, дабы знать какой кабель-канал покупать.
    Ответьте мне пожалуйста - завивание проводов оно вообще для чего? Я так понимаю, для защиты от помех. Но если уже есть экран - то зачем завивание пар?
    Второй вопрос - если я возьму кабель с 4-мя витыми парами, и концы двух пар соединю параллельно - для увеличения сечения - не будет ли проблем? Все-таки шаговый двигатель, индуктивность и все такое.. Я вообще думал, что для него в идеале прямые провода нужны.
    Или может быть зватит сечения 0.52? При сечении проводов двигателя - 0,61? Мне бы в идеале кабель с двумя парами, 0,61, в экране, многожильный - да не могу такой найти...
    В общем 3 варианта вырисовывается:
    1. Невитой кабель в общем экране, 0.7 мм
    2. Витая пара, с двумя парами, экранированная, 0.51 мм
    3. Витая пара, с 4-мя парами, экранированная,0,51 мм, но с соединненными параллельно парами - то есть имеем 1 мм сечение, но пара получается хитро переплетена.

  • 21.05.2011 15:32 #18

    А длинна проводов какая предполагается?Из всех вариантов я бы взял МКЭШ 4х0,75.При недлинных проводах-самое оно.При больших размерах станка-установка драйверов возле моторов.

  • 21.05.2011 15:51 #19

    Длина провода предполагается 2 метра. Кстати, а сколько максимум можно?

  • 21.05.2011 18:13 #20

    Ну 2 метра это не много.У меня на одном станке было около 8 метров,причем экранированные были только концевики и то не все.Иногда бывали ложные срабатывания лимитов,проблему решил самым простым способом-отключением лимитов.По большому счету,когда привыкаешь работать постоянно,они не особо нужны.Сейчас станок большой,длинна проводов около 10-11 метров,драйверы у моторов.Питающие провода драйверов обычный ПВС сечением 2,5кв.мм.,остальные все экранированные.Пока никаких ложных срабатываний и сбоев пе было.

  • 21.05.2011 18:29 #21

    Ясно. НАверное все-таки пора покупать движки и проверять.
    Так все-таки, при плохом кабеле, скажем с тонким проводом - что будет, как это будет проявляться?
    Или если вместо витой пары, взять обычный провод?

  • 21.05.2011 21:51 #22

    Чем меньше токи у моторов,тем меньше и помехи от них.Тонкий провод-возможное недополучение мощности от мотора.Витые пары обычно недостаточо гибкие и при частых изгибах возможны обрывы.Довольно большие помехи от инвертора.Купи обычный ПВС и попробуй,думаю проблем особых и не будет.

  • 27.05.2011 23:25 #23

    Я решительно ни хрена не понимаю...
    Купил движки 57-110. ПРовод у них AWG20. Т.е. диаметр 0.8 мм, сечение 0.5 мм.кв. Меряю провода (без изоляции) - диаметр 1.27...
    Ладно, купил провод МКЭШ - 0.75. Таже потеха - у него жила 1.5 мм в диаметре... А весь кабель около 1 см в диаметре...
    Что за лажа...
    P.S. МКЭШ ужасно жесткий... есть что-нить помягче? Кстати - вопрос - а можно ли в одном жгуте под общим экраном пропустить провода от двух шаговиков? Не будет глюков? Уж очень хочется запихнуть в кабель-канал сечением 10х10мм провода от двух шаговиков.

  • 27.05.2011 23:35 #24

    Странно.У меня МКЭШ довольно мягкий.

  • 28.05.2011 00:03 #25

    Не знаю, как выразить жесткость...
    Напишите при какой длине вертикально поставленые кабель начинает изгибаться? У меня полметра кабеля стоит как....

  • 28.05.2011 00:20 #26

    Завтра,если не забуду,испытаю.Я,правда, использовал 3х0.75.

  • 14.06.2011 15:47 #27

    Вернусь к теме.
    Попробовал я кабель МКЭШ - вроде все нормально.
    Вопрос - я хочу вести кабель от двигателя к разъему на корпусе станка, а потом еще одним кабелем к контроллеру.
    Как быть с экраном? - достаточно ли просто пустить его по одному из контактов разъема, или нужно задействовать в качестве контактов, соединяющих экраны несколько разъемов? Может существуют рахзъемы, позволяющие просто зажать "чулок" циркулярно и все?
    Приглянулись разъемы отечественные и их аналоги серии ШР, 2РМ. Там контакты по кругу. Может быть расплести экран и подпаять его отдельные пучки по наружной окружности группы контактов а внутри пустить силовые провода?
    В разных местах пишут по разному - кто пишет - противоположный конец экрана на корпус двигателя или станка, кто пишет - оставить в воздухе. Так как же правильно?
    Можно ли пустить в одном кабеле провода от нескольких двигателей, окружив их общим экраном, или же надо чтобы для каждого двигателя был свой экран?

  • 14.06.2011 17:57 #28

    Если разъем рядом с мотором,можно вообще без экрана до мотора обойтись.Если достаточно далеко,соединить можно через контакт разъема,достаточно одного контакта.На своем станке экран соединял с корпусом станка только в одном месте,возле контроллера.Все экраны на один болт,второй конец экрана никуда не подключать.

    ЦитатаСообщение от -=Женек=- Посмотреть сообщение

    Можно ли пустить в одном кабеле провода от нескольких двигателей, окружив их общим экраном

    Думаю можно,на соседний мотор помеху оказать сложно,а слаботочные цепи защитит и общий экран.
  • 14.06.2011 18:43 #29

    Если достаточно далеко,соединить можно через контакт разъема,достаточно одного контакта.На своем станке экран соединял с корпусом станка только в одном месте,возле контроллера. Вот это не совсем понял...
    разъём для шагового двигателя У Вас что, контроллер располагается на самом станке?
  • 14.06.2011 18:53 #30

    ЦитатаСообщение от -=Женек=- Посмотреть сообщение

    У Вас что, контроллер располагается на самом станке?

    Да.У меня станок-то большой,зачем месту пустовать.К станку только USB провод от ноутбука и один в сеть 220в.При использовании выносного блока управления,такая точка будет в нем,от нее еще один провод к корпусу станка.
